一、产品简介：

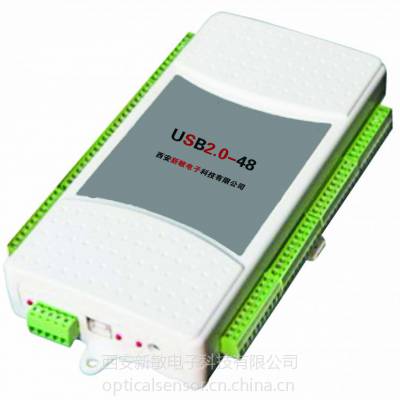

  本采集控制系统包含软硬件两部分。硬件部分是一款 USB7660 采集板卡是真正即插即用 USB 的数据采集模块，因此无需再打开您的计算机机箱来安装板卡，仅需插上模块，便可以采集到数据。 USB7660 系列带有 48 路单端模拟输入， 4 路模拟输出， 3 路计数器， 16 路数字量输入， 16 路数字量输出。输入电压范围设置用软件实现，同时配合硬件跳线。

  软件部分包括通道参数设置、数据实时采集、曲线显示、数据分析、数据查询、报表打印，开关量控制，数据实时保存等菜单，可采集 48路 不同传感器数据（如压力、温度、流量、湿度等） ，把采集信号以曲线形式显示，实现以图线形式实时显示采集数据，数据实时存储在SQL2000数据库中，并可以EXCEL格式存储、打印数据，界面直观，易于观察。

  同时，可实现开关量输出通道的手自动控制（***通道1-16）:通过手动操作启停按钮控制开关量输出，驱动外部设备；还可通过设置16通道上限或下限值自动控制对应的开关量输出通道，同样实现外部设备的驱动。其余32个通道均可实现软件报警功能。

二、技术性能 ：

● AD部分

  通道数： 48路单端。

  输入电压范围： 0-5V,0-10V,-5-+5V,-10-+10V，软件控制。

  采样率： 100KHz。

  分辨率： 16位AD。

● DA部分

  通道数： 4路

  分辨率： 12位

  输出范围： 0-5V,0-10V,-5-+5V,-10-+10V

●数字量输入 /输出

  输入通道： 16路

  输出通道： 16路

  电平方式： TTL电平

● 供电电压

  供电电压范围： 9-40V，建议用户使用12V或24V电压

● 一般特性

  工作温度： 10℃-40℃

  相对湿度： 40%-80%

  存贮温度： -45℃-+150℃

  外形尺寸： 213.9mm*114.55mm*38.2mm

三、电路连接图：

1. 管脚功能定义说明

模拟量输入管脚： AD1-AD48为模拟量输入管脚，分别对应48路单端输入。

数字量输出管脚：DO1-DO13，O1/14，O2/15,O3/16为数字量输出管脚，其中O1/14，O2/15，O3/16同时为计数器输出管脚。

AGND:模拟地管脚

GND：数字地管脚

2.模拟输入连接

单端模拟输入连接及注意事项：

注意事项：为防止引入现场干扰，不应该使信号引脚悬空，可以将不使用的信号引脚与模拟地短路。

3.数字量输出的连接

TTL数字信号输出的连接

四、系统运行界面的主菜单包括：

● 设备号、 ● 权限管理、 ● 通道参数设置、 ● 查询、 ● 报表、 ● 开始 /停止采集、 ● IO控制、 ● 退出。

五、主要运行界面如下：

1、初始界面

软件启动后，出现如下的欢迎界面：
等待 3 秒钟后，欢迎界面关闭。如果此程序已经设置了密码，则会出现如下的密码输入窗口：
